Cuando se piensa en un sistema de aire comprimido nuevo, o en la remodelacin del sistema actual, es muy importante centrarse en todas las variables posibles. Es necesario recordar que hablamos de un sistema, es decir, que la magia se da en la interaccin de las variables que lo componen: La ubicacin de la sala, el cuarto donde va a funcionar, seguridad, espacio y recursos para mantenimiento, los equipos como tal, tubera de aire, tubera de condensados, alimentacin elctrica, qu hacer con el aire caliente generado y la influencia del clima en su operacin. En este artculo analizaremos estas variables para que el diseo de la sala de compresores sea lo ms adecuado posible a los requerimientos.
Ubicacin de la sala en la fbrica d7359
Se puede observar desde varias pticas:
-La sala de compresores est ubicada en rea clasificada, zonas expuestas a sustancias corrosivas, explosivas, inflamables o cualquier otra caracterstica que pueda poner en riesgo la operacin y la seguridad de los equipos. Cuando se habla de compresores es mejor alejarlos lo mximo posible deestas zonas para evitar accidentes o su deterioro acelerado, en caso de no ser posible compruebe que el proveedor del sistema de aire comprimido est enterado de las condiciones ambientales de la zona para que adece la propuesta de equipos a esta condicin.
-Intemperie ointeriores: En este punto es importante recalcar que cuando un sistema opera simplemente bajo un techo, debemos entender que est trabajando a la intemperie bajo techo. Aunque suene lgico, lo que diferencia a un sistema a la intemperie de interiores son las paredes, elementos que aslan los equipos de los agentes externos como el sol, la lluvia, bajas temperaturas, contaminacin u otros agentes del ambiente. Siempre es necesario tener presente que los equipos deben estar protegidos para temperaturas extremas en verano, sobre los 45, o en invierno, inferiores a 3C. En cualquier caso, la recomendacin es verificar la ubicacin y consultar con el fabricante estas caractersticas.

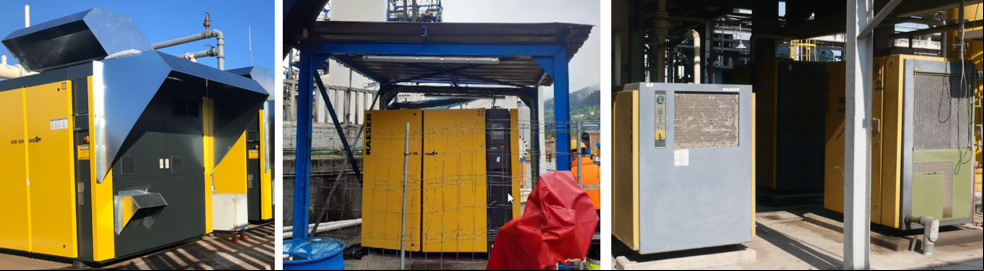

A la izquierda un ejemplo de compresor a la intemperie sin techo (outdoor) con las protecciones necesarias. A la derecha ejemplos de compresores a la intemperie bajo techo (outdoor under a roof) sin las protecciones necesarias. No hay elementos de proteccin contra el sol o el agua.
-Distancia a los puntos de consumo, en algunos casos se hacen grandes esfuerzos para que los compresores queden lo ms cerca posible delos puntos de consumo. Esta prctica desde luego es acertada, sin embargo, en casos en los que no sea posible, hay formas de mitigar el efecto de la prdida de presin a lo largo de la tubera: dimensionar su dimetro de manera coherente para que la prdida de carga desde la sala de compresores hasta los puntos de consumo sea inferior al 1.5%, es decir, 0.1 bar para sistemas a 7 bar. Instalar depsitos ciegos en la planta tambin puede ser til para estabilizar la presin.

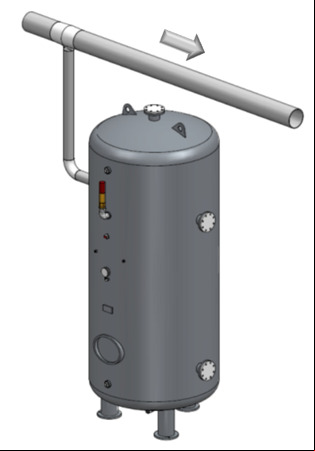

Depsito ciego en la planta
u6d15
Criterios a tener en cuenta en la sala de compresores 5c726d
Ahora analizaremos el interior de una sala de compresores, a continuacin, verificaremos variables relevantes para una sala nueva o para su renovacin.
Espacio para mantenimiento
Muchas veces las actividades de mantenimiento tienen un coste en recursos humanos, dinero y tiempo muy alto por no haber tenido en cuenta esta variable en el momento del diseo de la sala, la ubicacin de los equipos y el espacio entre ellos.
Mientras est decidiendo la ubicacin de los elementos y el espacio entre los mismos, consulte con el fabricante por el espacio requerido para retirar y mover elementos como el motor o el bloque compresor, los cuales rara vez hay que remover, pero una vez sea necesario retirarlos hemos encontrado casos en donde incluso hay que tirar muros y desensamblar la sala entera.
Ubicacin de equipos
Es posible que para su facilidad prefiera ver desde la puerta de la sala de compresores los controladores de los equipos, para ver desde la puerta que algo no va muy bien, si hay por all alguna luz roja o parpadeando. Esta prctica es correcta siempre que haya pensado en el flujo de aire caliente y fresco de la sala, es decir, todos los equipos deben estar ubicados de manera tal que ninguno lance aire caliente a otro, o que ningn elemento tome aire de una fuente caliente.
Iluminacin y Seguridad
Verifique que los tcnicos de mantenimiento tengan una ruta de escape en caso de emergencia, esto incluye corredores de evacuacin an con las puertas de los equipos abiertas, que haya extintores adecuados y prximos a los equipos, que los tcnicos tengan las condiciones de iluminacin adecuadas para hacer los trabajos de mantenimiento, recuerde que un error, por ejemplo, en la lectura de un diagrama elctrico, puede costar mucho ms que una luminaria adecuada.
Limpieza
En el momento de disear la sala de compresores tenga en cuenta la contaminacin que la planta, o sus vecinos, puede aportar a los compresores. Recuerde que estos equipos son aspiradoras de gran capacidad que traern todo tipo de contaminacin, si es necesario, considere filtros en las paredes de la sala de compresores. Adicionalmente, incluya las rutinas de limpieza en el mantenimiento preventivo de los equipos como en sus radiadores, intercambiadores, filtros, motores y cualquier otro elemento que sea susceptible defallar a causa de la contaminacin.

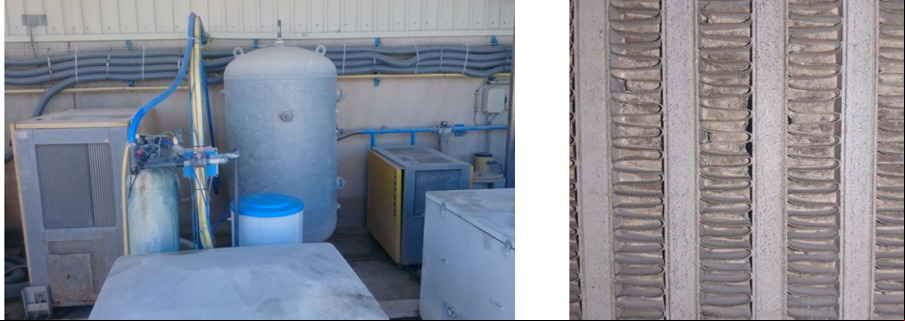

A la izquierda ejemplo de una sala carente de mantenimiento preventivo. A la derecha ejemplo de un intercambiador obstruido, al limpiarlo profesionalmente, la temperatura del compresor descendi inmediatamente de 106 a 76C
Temperatura
No podemos tener control del clima, es importante tener preparada la sala para las diferentes condiciones que se puedan presentar a lo largo del ao:
- Como mencionamos anteriormente, es importante tener claro si el compresor va a trabajar a la intemperie bajo un techo o en interiores. En ambos casos, si la temperatura de la sala est por debajo de +3C es necesario que los equipos estn provistos de elementos que mantengan una temperatura cuando la sala no est en servicio.
- Garantizar que el aire caliente que generan los compresores o secadores frigorficos es evacuado de la sala principalmente en verano. Para ello es necesario disear un sistema de tuberas y/o extractores adecuados a la distribucin de equipos en la sala y las dimensiones.
- Evitar que el aire caliente que sale de la sala de compresores entre nuevamente, de manera que es necesario disear correctamente el sistema de tuberas. Evitar la condicin mostrada en la foto de abajo.

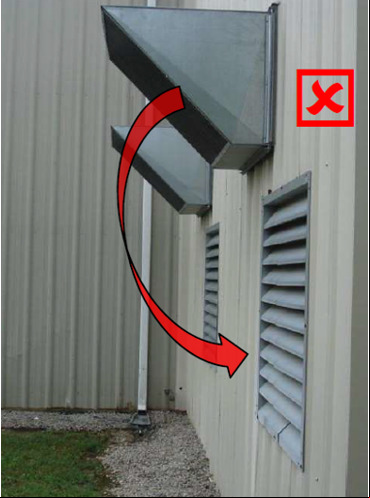

El aire caliente que sale de los compresores ingresa nuevamente a la sala por un error de ubicacin de los conductos
Tubera de aire comprimido y condensados dentro de la sala 3pg6p
Las tuberas de condensados y de aire comprimido se deben instalarteniendo en cuenta las siguientes sugerencias:
Sencillez: Cuanto ms simple, menos vlvulas o menos recorridos innecesarios, la posibilidad de error humano en las conexiones, fugas y prdidas de carga es menor. Los conocidos by muchas veces dan lugar a controversia, son recomendables o no? La respuesta es: en caso de que la aplicacin requiera una calidad de aire muy exigente, no es recomendable la instalacin de by en filtros o secadores, y en su lugar debe haber una lnea de tratamiento de respaldo.
Material: Es recomendable utilizar materiales que eviten la corrosin como aluminio o acero inoxidable, evitar esta corrosin es fundamental para prevenir la contaminacin, prdida de carga y potenciales problemas de obstrucciones en la tubera o en el tratamiento.

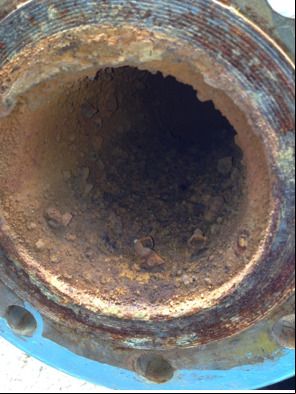

Ejemplo de tubera de aire comprimido corroda
Dimetro: Independientemente de si la tubera tiene 10 o 1.000 metros, se recomienda que la prdida de carga sea inferior a 1,5%, es decir, para un sistema a 7 bar la prdida entre la sala de compresores y el ltimo debera ser inferior a 0.1 bar. Para ello es necesario seleccionar el dimetro correcto en funcin del caudal a transportar, la distancia y la presin. El dimetro de salida del compresor o de los filtros no es el parmetro de diseo para seleccionar el dimetro de la tubera.
Colectores: Se recomienda que los compresores lleven el aire a un colector hmedoy los secadores conduzcan el aire a un colector seco, en ambos casos la tubera de entrada y salida del colector debe ser en cuello de cisne.
u6d15
Alimentacin elctrica 4l1265
Los compresores que tengan un motor de 5.5 kW o superior debern ir provistos de arranque estrella-delta.
Verifique que la tensin de alimentacin real se encuentra dentro del margen solicitado por el fabricante, por ejemplo, 400V10%.
Es necesario conservar como mnimo el calibre de los cables de alimentacin recomendados en el manual de servicio y verificar su dimetro en funcin de las regulaciones locales, las condiciones reales de la planta en trminos de temperatura, corriente y distancia.
Se recomienda que cada compresor tenga su propia proteccin magnetotrmica. En caso de que el compresor tenga variador de velocidaden el motor principal o en el ventilador, se sugiere adicionalmente un interruptor diferencial superinmunizado RCD tipo B ajustable.
Es importante que haya un equilibrio correcto entre las fases y la conexin a tierra.
En resumen, cuando se planea una sala de compresores, todos los detalles cuentan: verifique que los equipos tengan suficiente espacio para mantenimiento, que su entorno est limpio y fresco, que estn protegidos contra el sol y el agua, que la alimentacin elctrica cumpla las normas locales y que el sistema est en una zona segura para el personal de mantenimiento.
